設備概要

エンジン・ミッションなど自動車用組立て工程に於いて、作業者が介在する工程での各締付け作業保証のためのシステム。

製品流動のために締付・組立作業信号を取り込み、その作業回数について保証を行います。作業が規定回数に満たない場合や、締めつけ回数が過ぎる場合などにはNG判定を行い、搬送ストッパー等とのインターロックを取り、締付け異常品の流動を防止します。

締付信号の他にも、リークの判定等を取り込むことも可能。

・QLレンチ(QL信号)

・エアーインパクト(圧力SWで検知)

・ナットランナー(OK/NG)

・リークテスター(OK/NG)

・圧入(OK/NG)



装置スペック

・操作盤数：40工程

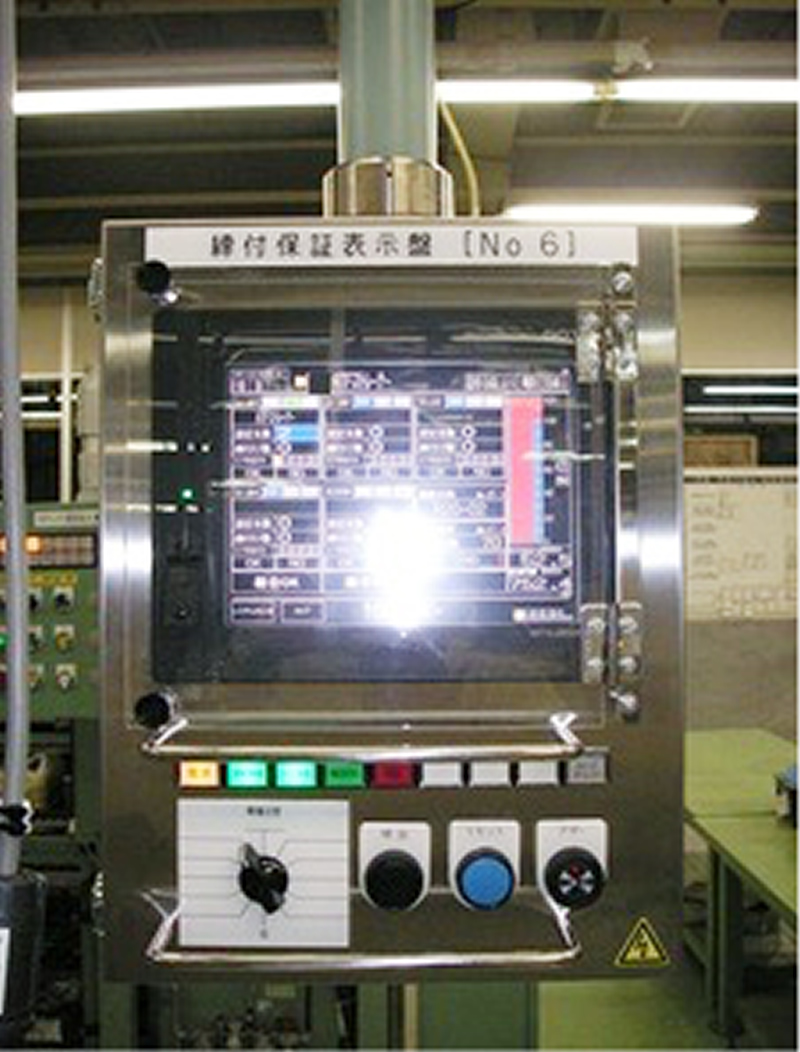

・操作盤タッチパネル：12.1インチ（三菱GOT）

・操作盤：ミッション組立工程（SUSBOX）、エンジン組立工程（SSBOX）

・締付種類(ボルト・トルク)ごとに各工程に複数台のQLレンチを配置可。



動作フロー　例1（各工程完結制御）

各工程の表示板にPLCを持たせる場合。

①パレット到着確認

②規定回数の締付確認（締付の順番は不問）

③締付種類ごとに規定回数の締付を行う

④ワーク搬出可状態で搬送ストッパー解除

⑤ワーク搬出

※その他、全行程を制御盤（1面）で制御することも可能。



その他（表示、設定項目）

①各工程での締付部品（機種表示）

②流動目標・流動実績表示

③締付／圧入その他OK／NG判定結果

④作業サイクルタイム

⑤判定履歴、異常履歴等の管理　etc
